1、铝合金板声屏障——方案图解
 |  |
 |  |
常见产品规格
| 立柱 | 常用立柱型号： | 100号-200号 H型钢 | 常见立柱高度: | 2m-10m |
| 常见立柱间距： | 2m-4m | 常见法兰尺寸： | 法兰常根据现场地形确定 | |
| 立柱屈服强度： | ≥235MPa | 立柱抗拉强度： | ≥375MPa | |
| 屏体 | 常见屏体材质及规格： | 500*2000mm 圆孔铝合金隔音板声屏障屏体。 | ||
| 屏体整体平整度： | 测量结果屏体平整度偏差不超过5mm | |||
| 防腐层 | 镀锌层质量 | 镀锌构件锌层均匀，平均锌层质量为371g/㎡ | ||
| 凃塑层厚度 | 涂塑层均匀、光滑、连续，无孔隙、裂缝。 平均厚度为0.48mm。 | |||
| 抗风等级： | 铁路段抗风等级为10级。 | |||
2.铁路声屏障——经典案例
 |  |

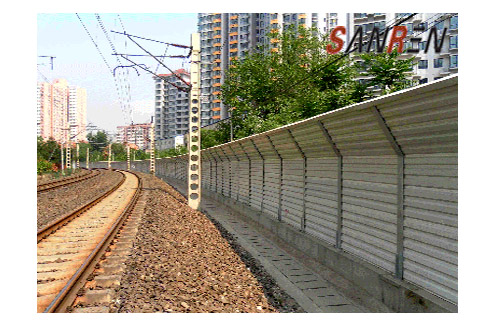

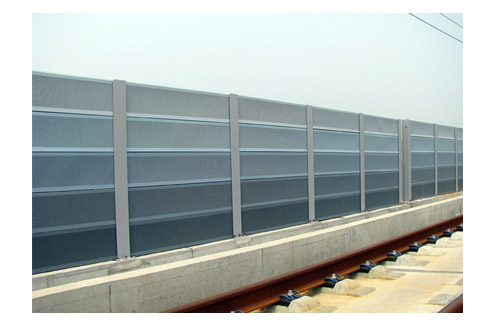

铁路声屏障——沪宁城际高铁 | 铁路声屏障——京沪高速铁路客运专线 |
 |  |

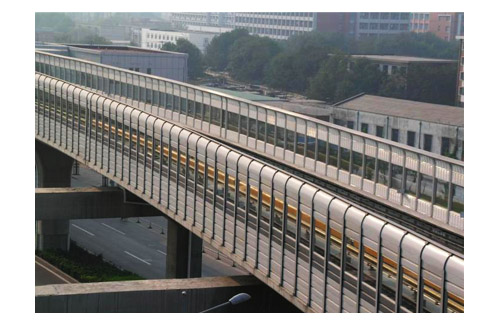

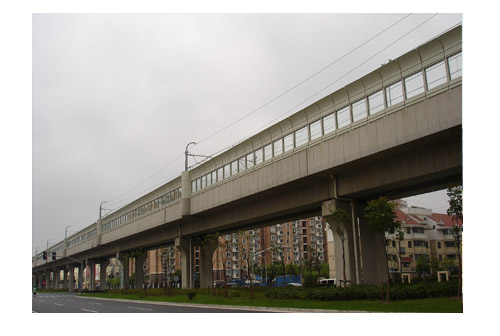

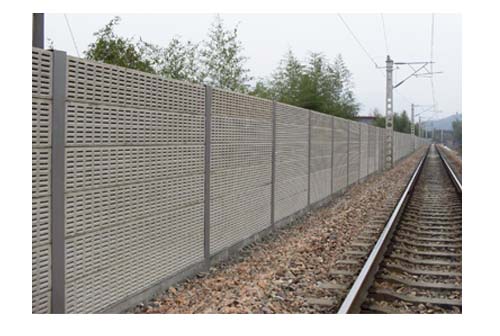

铁路声屏障——张家口至唐山新建铁路 | 铁路声屏障——石太铁路 |
3.铝合金板铁路声屏障——吸隔声原理
 | 一般地说，声屏障对声影区的降噪效果 是最显著的；声屏障对绕射区有降噪作用， 但不明显；因此为了更好的控制噪声对敏感 点的影响，应尽量调整声屏障的高度，将敏 感点纳入声影区或绕射区内。 当声屏障高度一定时，声屏障的实际降噪 效果取决于声屏障的插入损失值，而声屏障 的插入损失值通常由声屏障的计权隔声量Rw 和降噪系数NRC体现 |
4.铝合金板铁路声屏障——材料清单对比
| 项目名称 | 种类一 | 种类二 | 种类三 | 种类四 | 种类五 | 种类六 |
| 立柱型号 | HW100*100*6*8 | HW125*125*6.5*9 | HW150*150*7*10 | HW175*175*7.5*11 | HW200*200*8*12 | — |
| 立柱抗风压值（KN/㎡） | W0≤0.45 | W0≤0.45 | W0≤0.45 | 0.45＜W0≤0.75 | 0.45＜W0≤0.75 | — |
| 连接底板样式 | 平连接底板 | 骑马桩连接底板 | T字形连接底板 | 侧法兰连接底板 | — | — |
| 隔音板材质 | 铝合金板隔音屏 | 镀锌板隔音屏 | 亚克力透明隔音板 | 加筋亚克力透明板 | pc透明板 | 夹胶玻璃透明板 |
| 隔音板隔音量 | 隔音量RW:30dB降噪系数：NRC:0.75 | 隔音量RW:30dB 降噪系数：NRC:0.75 | 隔音量RW:26dB 降噪系数：NRC:0.7 | 隔音量RW:26dB 降噪系数：NRC:0.7 | 隔音量RW:26dB 降噪系数：NRC:0.7 | 隔音量RW:28dB 降噪系数：NRC:0.7 |
| 配件种类 | 安装卡、套筒螺栓 | 预埋螺栓 | 钢丝绳 | 罩板柱帽 | 橡胶垫 | …… |
5.铝合金板铁路声屏障——降噪效果检测
吸声系数：
| 频率（Hz） | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 |
| 吸声系数α s | 0.4 | 0.52 | 0.56 | 0.68 | 0.84 | 0.84 | 0.92 | 0.96 | 0.92 |
| 频率（Hz） | 800 | 1000 | 1250 | 1600 | 2500 | 2500 | 3150 | 4000 | 5000 |
| 吸声系数α s | 0.84 | 0.76 | 0.72 | 0.72 | 0.56 | 0.56 | 0.56 | 0.52 | 0.52 |
计权隔声量：Rw=30dB
隔声量：
| 频率（f/Hz） | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 |
| 隔声量（R/dB) | 14.2 | 15.3 | 19.2 | 22 | 26.1 | 28.1 | 29.6 | 31 | 29.3 |
| 频率（f/Hz） | 800 | 1000 | 1250 | 1600 | 2500 | 2500 | 3150 | 4000 | 5000 |
| 隔声量（R/dB) | 29.6 | 27 | 27.8 | 26.8 | 30.4 | 32.8 | 31.8 | 30.1 |
计权隔声量：Rw=30dB
6.铝合金板铁路声屏障——简介
铁路噪声频谱特征：
动车组高速运行时，在桥梁区段峰值频谱呈宽频特性，在低频段（f=31.5-63Hz）；路基段的噪声频谱呈宽频特性，在低频段（f=31.5-63Hz）和中高频段（f=500-8000Hz）声能量较为集中。由于动车组高速运行时，在桥梁区段和路基区段的频谱呈宽频特性，低频噪声较为集中。因此，在铁路声屏障设计中，我厂主要着重于声屏障构件的低频隔声性能和吸声性能。
声屏障-金属板屏体：
典型铁路声屏障金属板屏体根据使用原材料不同，主要分为镀锌板屏体、铝板屏体、彩钢板屏体等。而实际的加工工艺基本相同。典型声屏障金属隔音板屏体是由冲孔面板、背板、支架龙骨、吸声体、防水布等部件组成。
铝板声屏障样品 |
镀锌圆孔隔音板 |
镀锌无孔复合隔音板 |
铝板铁路声屏障特点：
1）防腐性能好--屏体采用铝合金面板，在潮湿环境下不会生锈。
2）抗冻融--铝板声屏障不管室外空气温度是多少都可以抵抗
3）抵御潮湿--在雨水多的地区铝板声屏障相较镀锌板生平障使用寿命更久。
4）抗冲击能力强--铝板声屏障在强大的冲击力下都不会粉碎。
5）可塑性好--铝板声屏障可以加工成各种样式和造型。
6）二次污染程度小。
