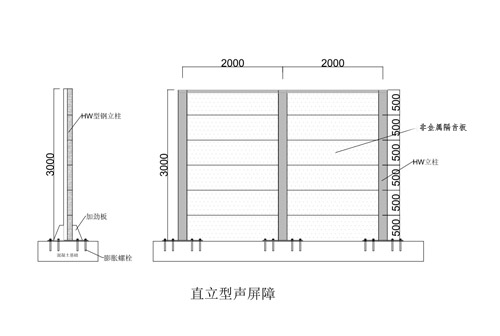

1、水泥声屏障——方案图解
 |  |
 |  |
水泥声屏障——常见规格
| 立柱 | 立柱型号： | 150号H型钢 | 立柱高度: | 2.5m |
| 立柱间距： | 4m | 法兰尺寸： | 300*300*14mm | |
| 立柱屈服强度： | ≥235MPa | 立柱抗拉强度： | ≥375MPa | |
| 屏体 | 屏体材质及规格： | 轻质高强水泥穿孔吸声板，常规尺寸为4000*600*100mm，与pc透明材料组合使用。 | ||
| 屏体整体平整度： | 测量结果屏体平整度偏差不超过5mm | |||
| 声屏障 | 降噪系数NRC | 实测降噪系数为0.77 | ||
| 抗压强度 | 声屏障抗压强度大于79.9Mpa | |||
| 抗风等级： | 铁路段抗风等级为14级。 | |||
2.水泥声屏障——经典案例
 |  |

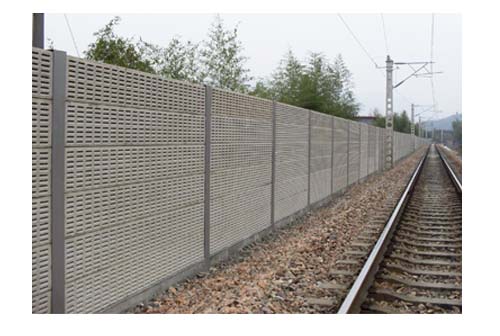

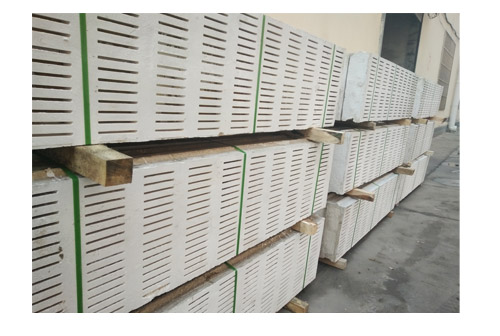

水泥声屏障——石太铁路 | 水泥声屏障——声屏障屏体 |
 |  |

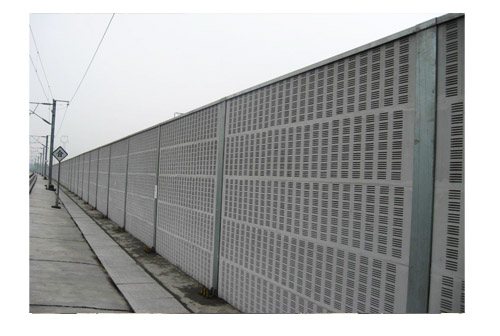

水泥声屏障——湖北十堰 | 水泥声屏障——张家口至唐山新建铁路 |
3.水泥声屏障——吸隔声原理
 | 一般地说，声屏障对声影区的降噪效果 是最显著的；声屏障对绕射区有降噪作用， 但不明显；因此为了更好的控制噪声对敏感 点的影响，应尽量调整声屏障的高度，将敏 感点纳入声影区或绕射区内。 当声屏障高度一定时，声屏障的实际降噪 效果取决于声屏障的插入损失值，而声屏障 的插入损失值通常由声屏障的计权隔声量Rw 和降噪系数NRC体现 |
4.水泥声屏障——材料清单对比
| 项目名称 | 种类一 | 种类二 | 种类三 | 种类四 | 种类五 | 种类六 |
| 立柱型号 | HW100*100*6*8 | HW125*125*6.5*9 | HW150*150*7*10 | HW175*175*7.5*11 | HW200*200*8*12 | — |
| 立柱抗风压值（KN/㎡） | W0≤0.45 | W0≤0.45 | W0≤0.45 | 0.45＜W0≤0.75 | 0.45＜W0≤0.75 | — |
| 连接底板样式 | 平连接底板 | 骑马桩连接底板 | T字形连接底板 | 侧法兰连接底板 | — | — |
| 隔音板材质 | 铝合金板隔音屏 | 镀锌板隔音屏 | 亚克力透明隔音板 | 加筋亚克力透明板 | pc透明板 | 夹胶玻璃透明板 |
| 隔音板隔音量 | 隔音量RW:30dB降噪系数：NRC:0.75 | 隔音量RW:30dB 降噪系数：NRC:0.75 | 隔音量RW:26dB 降噪系数：NRC:0.7 | 隔音量RW:26dB 降噪系数：NRC:0.7 | 隔音量RW:26dB 降噪系数：NRC:0.7 | 隔音量RW:28dB 降噪系数：NRC:0.7 |
| 配件种类 | 安装卡、套筒螺栓 | 预埋螺栓 | 钢丝绳 | 罩板柱帽 | 橡胶垫 | …… |
5.水泥声屏障——降噪效果检测
吸声系数：
| 频率（Hz） | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 |
| 吸声系数α s | 0.4 | 0.52 | 0.56 | 0.68 | 0.84 | 0.84 | 0.92 | 0.96 | 0.92 |
| 频率（Hz） | 800 | 1000 | 1250 | 1600 | 2500 | 2500 | 3150 | 4000 | 5000 |
| 吸声系数α s | 0.84 | 0.76 | 0.72 | 0.72 | 0.56 | 0.56 | 0.56 | 0.52 | 0.52 |
计权隔声量：Rw=30dB
隔声量：
| 频率（f/Hz） | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 |
| 隔声量（R/dB) | 14.2 | 15.3 | 19.2 | 22 | 26.1 | 28.1 | 29.6 | 31 | 29.3 |
| 频率（f/Hz） | 800 | 1000 | 1250 | 1600 | 2500 | 2500 | 3150 | 4000 | 5000 |
| 隔声量（R/dB) | 29.6 | 27 | 27.8 | 26.8 | 30.4 | 32.8 | 31.8 | 30.1 |
计权隔声量：Rw=30dB
6.水泥声屏障——简介
铁路噪声频谱特征：
动车组高速运行时，在桥梁区段峰值频谱呈宽频特性，在低频段（f=31.5-63Hz）；路基段的噪声频谱呈宽频特性，在低频段（f=31.5-63Hz）和中高频段（f=500-8000Hz）声能量较为集中。由于动车组高速运行时，在桥梁区段和路基区段的频谱呈宽频特性，低频噪声较为集中。因此，在铁路声屏障设计中，我厂主要着重于声屏障构件的低频隔声性能和吸声性能。
声屏障-水泥声屏障：
轻质高强水泥穿孔吸声板是水泥基声屏障常用的吸隔声材料，产品尤适于铁路低频噪声治理工程；产品可喷涂各种色彩及图案，可以与金属材料、透光材料等组合形成复合结构形式，达到景观装饰的要求。

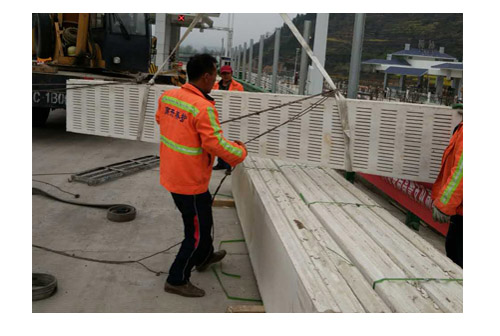

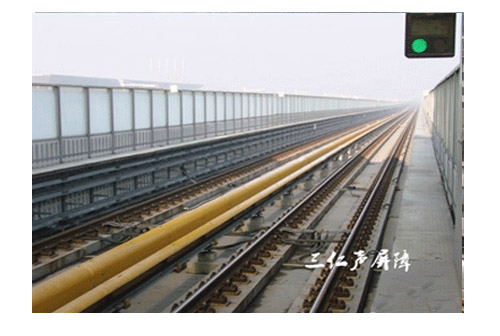

三仁水泥声屏障安装现场 |
三仁水泥声屏障安装现场 |
三仁水泥声屏障安装现场 |
水泥声屏障的特点：
1）产品原材料绿色环保。
2）声屏障易于安装、维护方便。
3）产品耐酸侵蚀、抗老化、耐候性强，
4）可塑性好，能加工成各种样式和造型。
5）美观可塑性好，形式多样。
水泥声屏障多用于公路、轻轨、铁路、涵洞、隧道等交通领域和各种工业厂房，车间及住宅小区等声屏障降噪工程。
